LED Dot Matrix의 연결 및 사용 보드

현재 제작중인 LED Dot Matrix를 이용한 전광판의 가조립 상태이다.

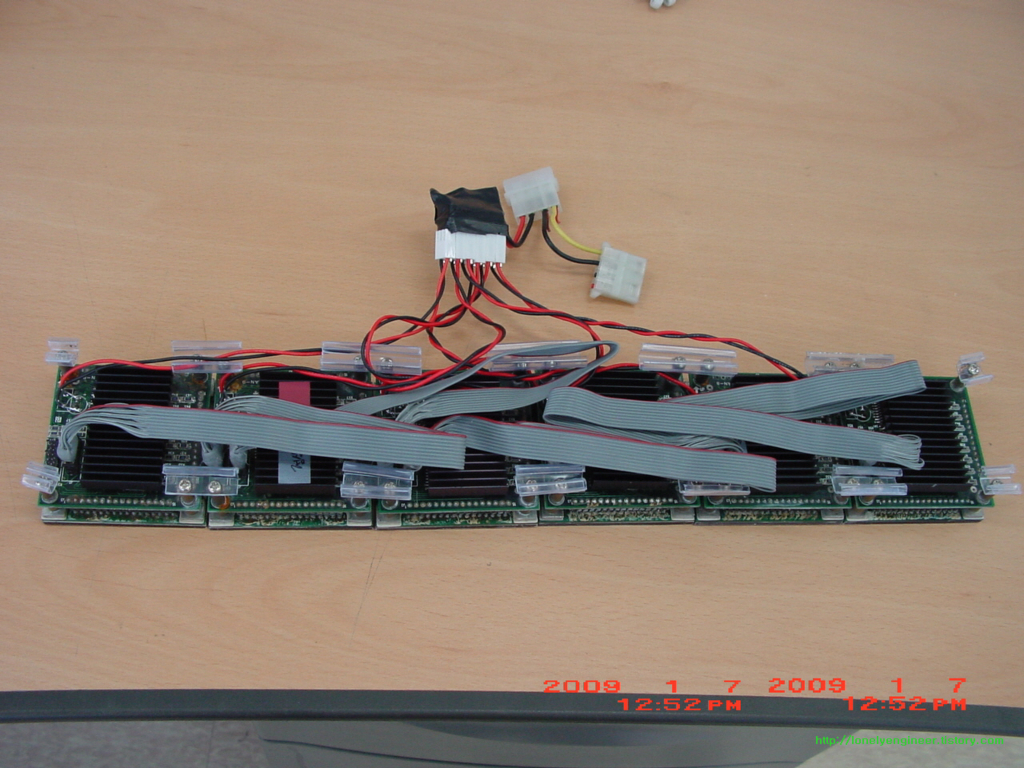

6개를 연속하여 연결한 모습이다.
사이즈는 그리 크지 않다.

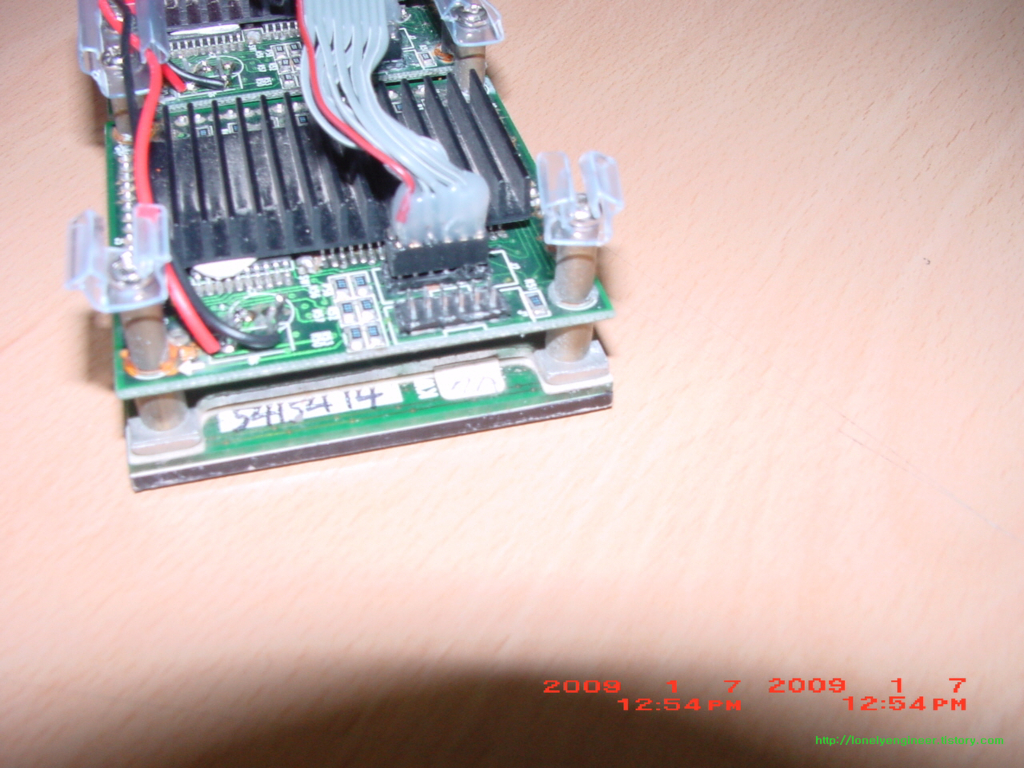

뒷면의 모습이다. 뒷면에는 Shift Register 기능이 있어서 바로 앞의 모듈에서 다음 모듈로 데이터를 전달해줄 수 있다.

전원부의 모습이다. PC Power를 이용하기 위해 전원잭을 개조했다.

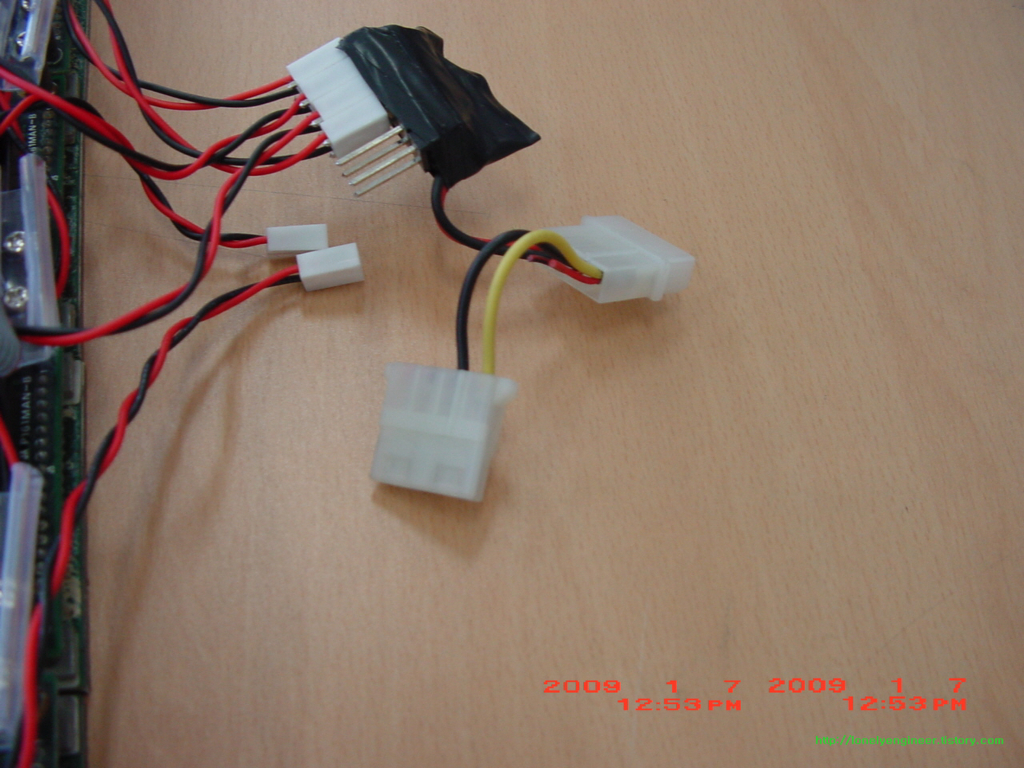

일명 돼지코라는 이름의 잭을 이용하여 각 모듈에서 나오는 선을 취합하였고
5V의 전원을 이용한다.
PC 파워에서 Yellow(+), Black(-) 케이블이다.

data cable을 연결하기 위한 커넥터이다. 원래는 검정색 플라스틱으로 덧씌워져 있어서 전용 케이블 커넥터만
연결되는데 모두 깨서 제거하고 핀피치(pin pitch)가 맞는 커넥터를 구해서 플랫케이블(flat cable)을 땜하고 글루건(Glue gun)으로 쏴서  고정하고 마무리 하였다.
사용하던 모듈이라 지저분 하네...^^

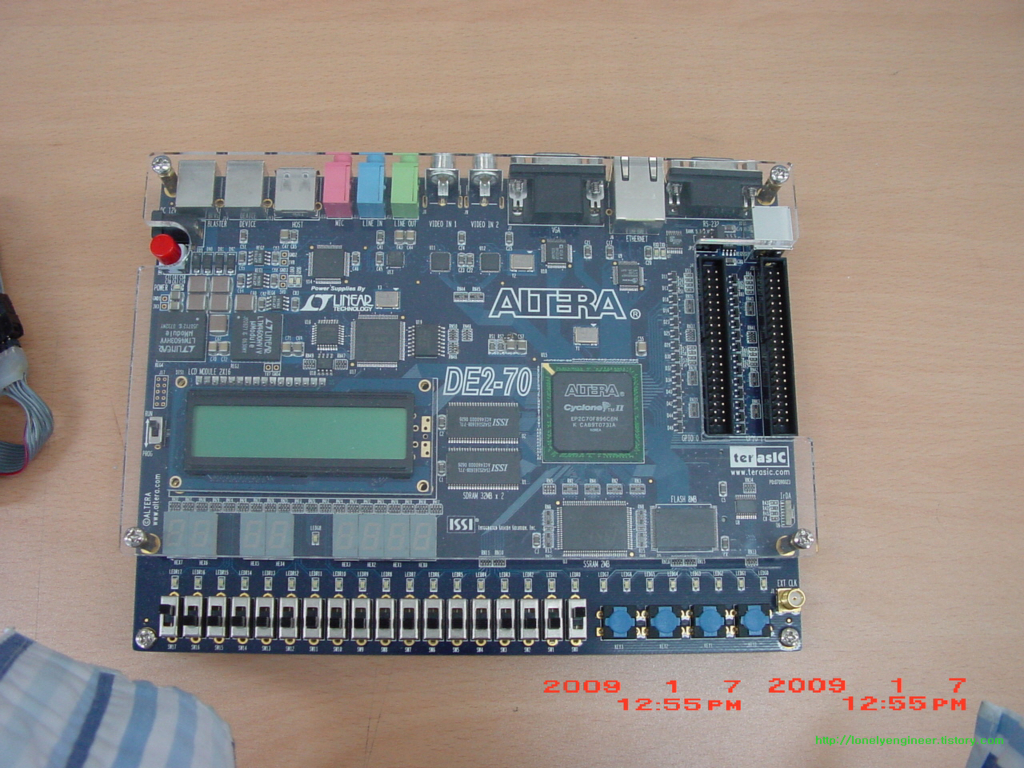

도트매트릭스를 컨트롤하기 위한 보드이다. NIOS-2 Soft Core를 FPGA에 올려서 사용가능한 보드이다.
이름은 DE2-70 이고 설명은 이전글인
2009/01/07 - [FGPA/Verilog/VHDL/NIOS의 고수가되자] - NIOS 및 FPGA 공부를 위해 구매한 DE2-70 보드
에서 확인 가능하다.

본인은 GPIO 포트인 IDE cable connector를 이용하기로 하였다.

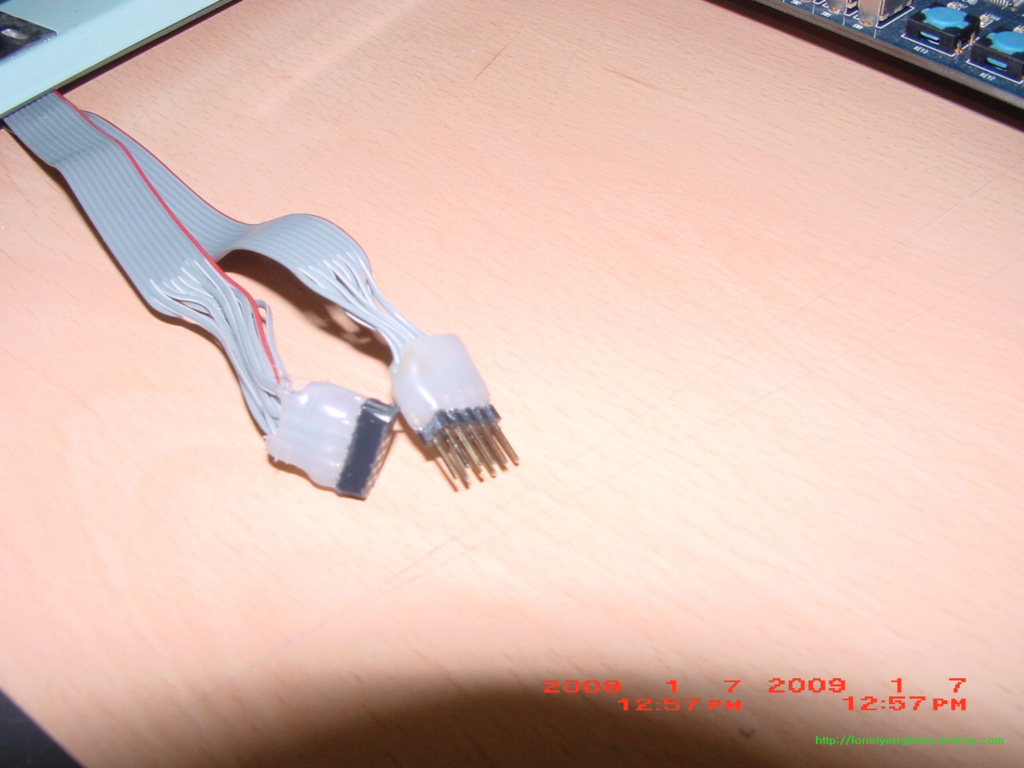

IDE 케이블과 매트릭스 모듈을 연결하기 위한 변환 커넥터이다. 핀이 나와 있는 곳이 IDE 케이블과 연결하기 위한 곳이다.
맞은편 검정 플라스틱이 있는 암놈(female)잭은 모듈로 들어간다.

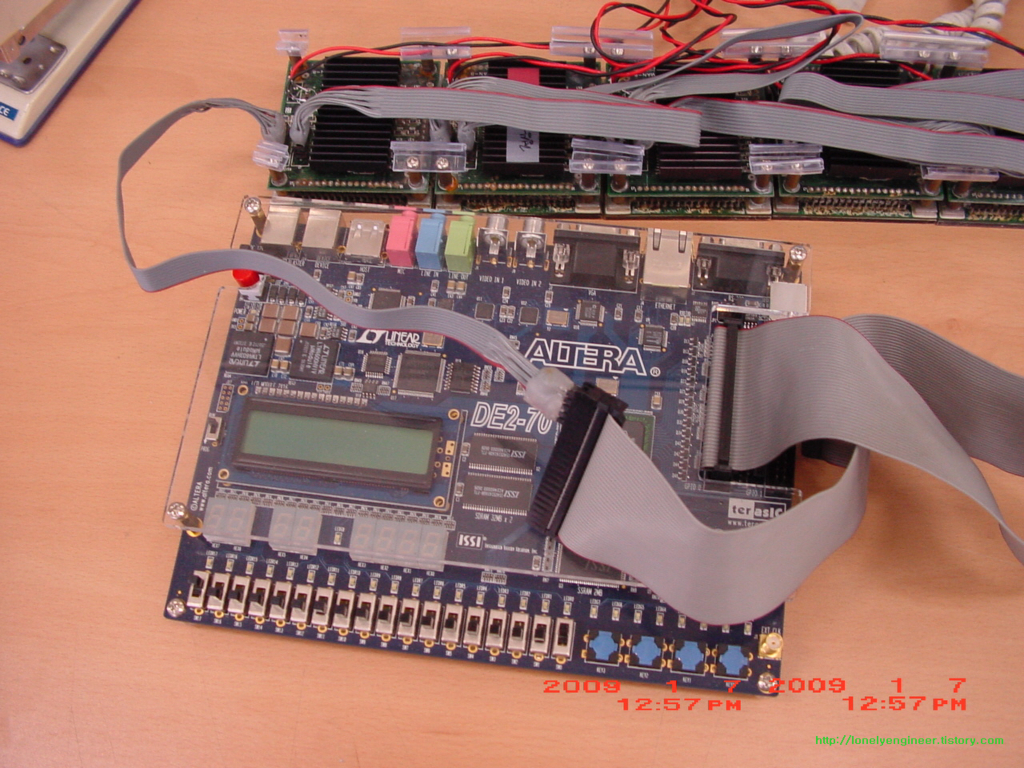

컨트롤 보드와 모듈이 연결된 모습이다.
회사에서 점심먹고 와서 간단하게 사진만 찍느라 동작 모습은 차후에 준비해야 겠다.

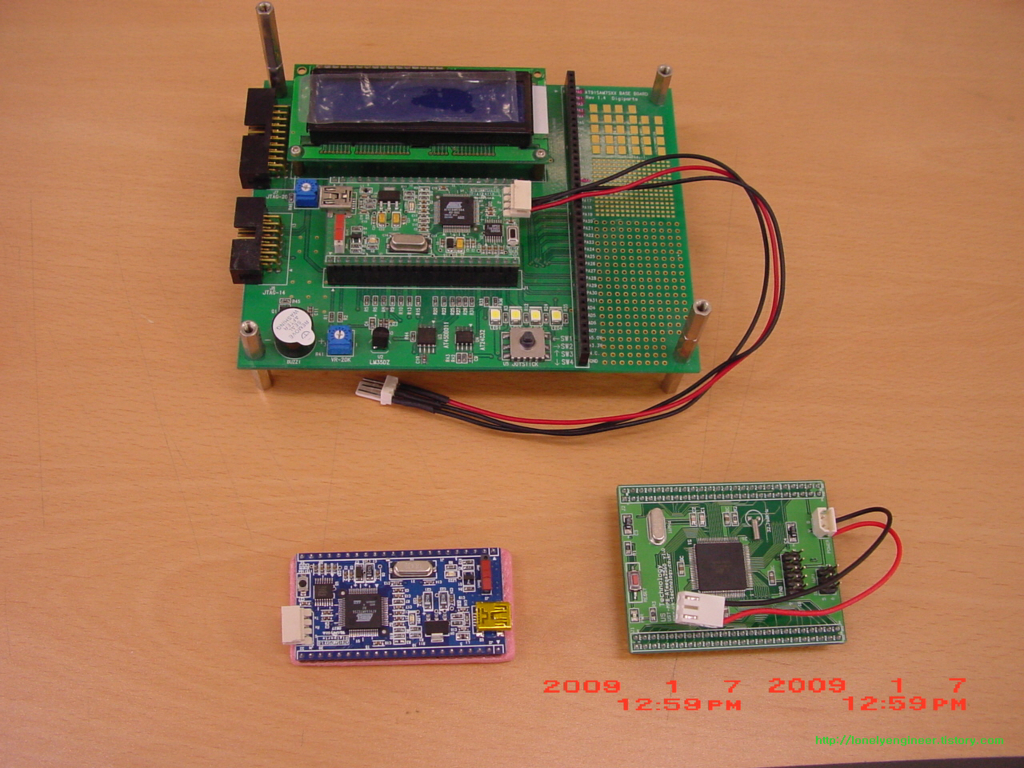

위 사진은 나중에 도트매트릭스 컨트롤러를 만들기 위해 준비중인 MCU 보드이다.
-AT91SAM7S64 mini board+ extension board
-AT91SAM7S256 mini board
-Atmega2560 mini board 이다.

나중에 시간나는대로 저녀석들에게도 포팅해봐야겠다.

이전 글이 궁금하다면 아래에 링크해놓겠다.
2009/01/06 - [My Projects/LED Dot Matrix Control] - LED Dot Matrix 전원(Power) 고려사항
2009/01/05 - [My Projects/LED Dot Matrix Control] - 광전자(Kwang Jun Ja) P161MAN-B 의 데이터시트 내용
